57BL03402-0133-003
● 低噪音
● 低振動
● 壽命長
常規參數
接線樣式 | star |
軸向跳動 | 0.025mm |
環境溫度 | -20℃-55℃ |
環境濕度 | ＜85%（無凝霜） |
最大徑向負載 | 75N@10mm到安裝面 |
最大軸向負載 | 20N |
絕緣等級 | Class B |
絕緣電阻 | 100MΩmin.@500VDC |
電氣連接
序號 | 顏色 | 線規 | 方式 | 描述 |
1 | 紅 | UL1007/26AWG | VCC | Supply Voltage for Hall Sensors |
2 | 黑 | GND | Ground for Hall Sensors | |
3 | 黃 | HALL A | ||
4 | 白 | HALL B | ||
5 | 藍 | HALL C | ||
6 | 橙 | UL1007/18-22AWG | Phase A | |
7 | 綠 | Phase B | ||
8 | 棕 | Phase C |

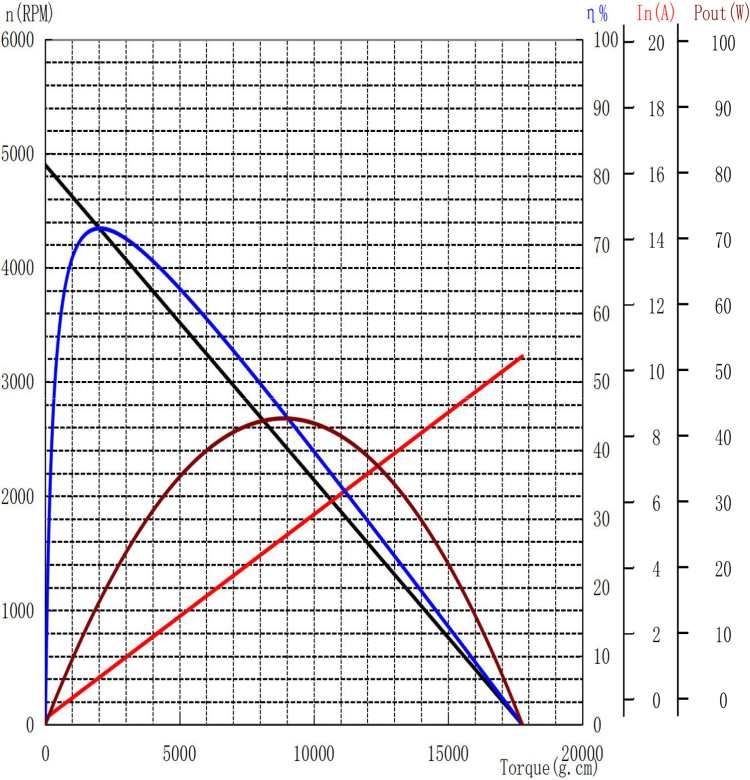

技術規格
屬性 | 單位 | 參數 |
電壓 | VDC | 36 |
額定轉速 | rpm | 4000 |
額定扭力 | N.m | 0.318 |
功率 | W | 133 |
額定電流 | A | 4.9 |
空載轉速 | rpm | 5100 |
空載電流 | A | 0.45 |
電阻 | Ω | 0.66 |
電感 | mH | 1.45 |
反電勢常數 | V/krpm | 5.20 |

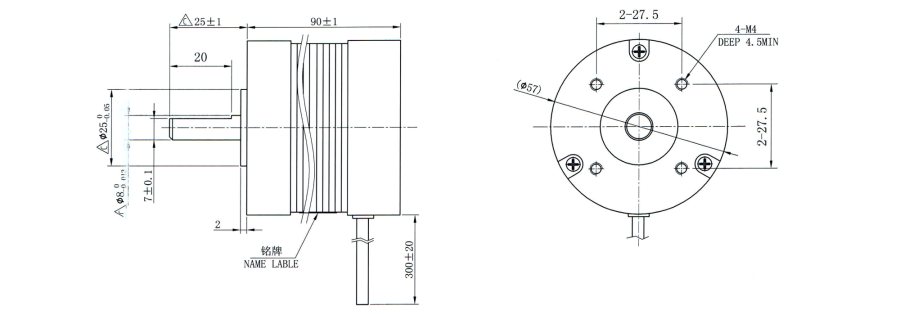

機身長 | mm | 93 |
